• Thiết bị nguồn điện động cho sóng P (nén) và SH (shear ngang), dùng trong khảo sát VSP đảo chiều và Crosshole Tomography (CST)
• Hoạt động hiệu quả trong giếng khô hoặc ngập nước, dễ vận hành kết hợp với nguồn Jack
• Cable kết hợp reel có slip ring HV và đường khí pneumo electric, cho phép quay nguồn trong giếng để thay đổi cực hóa SH — tăng S/N và xử lý phân cực sóng
• Tín hiệu xung tần số cao, lặp lại chính xác, hỗ trợ phân tích first break và hodogram dữ liệu VSP
Common receiver gather, acquired by SHock borehole seismic source and three-component (3C) geophones, located in the nearby well.
1. Thông số kỹ thuật
Điện áp tối đa
6 000 V
Năng lượng hoạt động tối đa
1 500 J
Đường kính giếng
70–140 mm
Đường kính nguồn
65 mm
Chiều dài nguồn
970 mm
Kích thước reel
570×550×650 mm
Trọng lượng (kèm 130 m cable)
93 kg
Thuỷ tinh sóng hoạt động
1 Hz–8 kHz (theo môi trường/S)
2. Bộ sản phẩm tiêu chuẩn

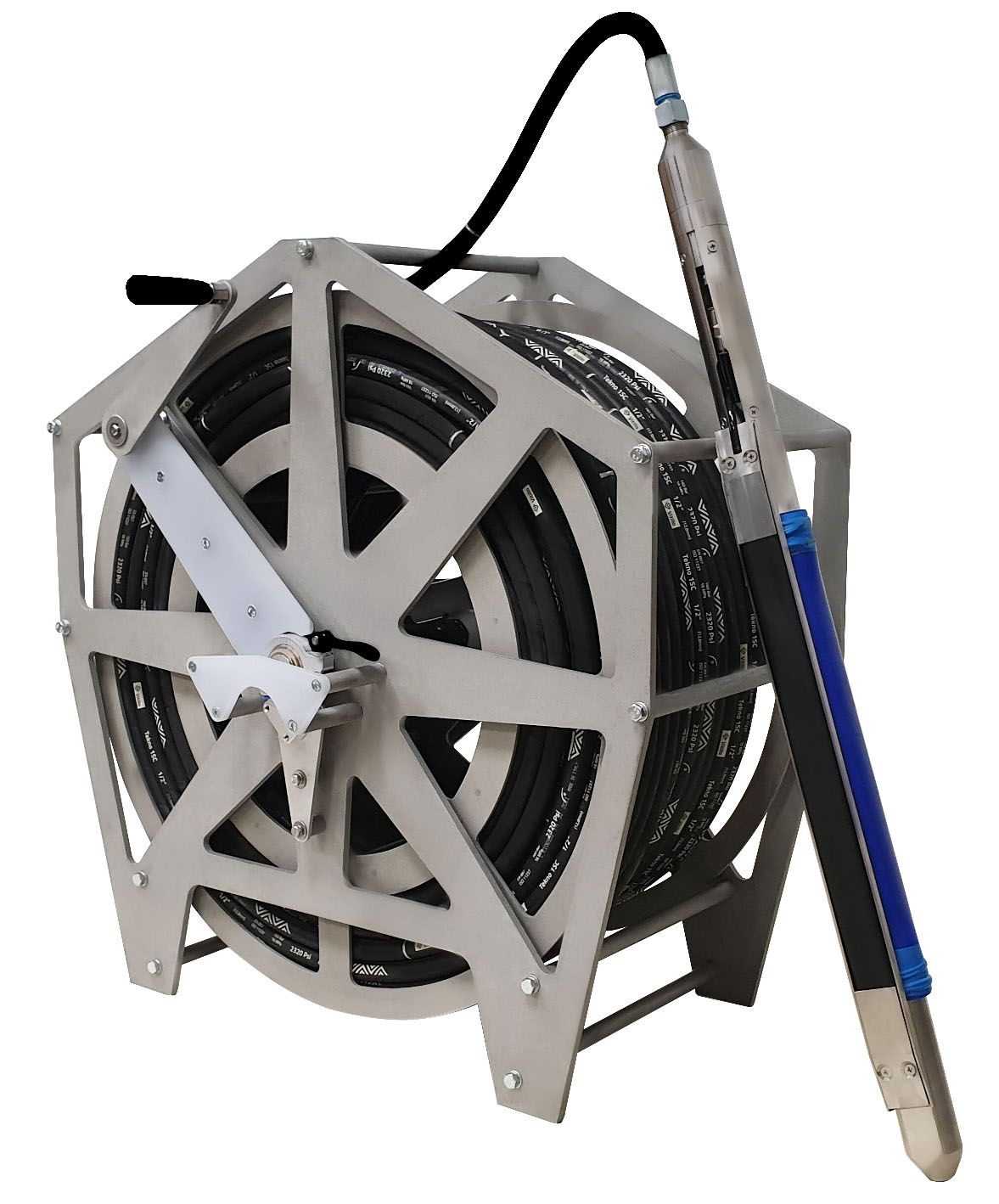

Thiết bị SHock, reel có HV slip‑ring, cáp pneumo‑electric, dây nối nguồn.
Option thêm: máy nén khí (compressor) dùng khi cần
Tích hợp với hệ thống: Jack, GStreamer + DAQlink 5, phần mềm xử lý RadExPro, ZondST2d/3d
3. Ứng dụng
VSP đảo chiều và Crosshole Tomography trên sóng P & SH.
Hỗ trợ khảo sát phân cực sóng ngang để xác định boundaries và fractures trong giếng.
Thu thập dữ liệu chi tiết qua phương pháp hodogram kết hợp 3C geophone
CST survey on P and S waves requires preparing wells in accordance with ASTM D4428/D4428M, i.e. working in an open borehole or cementing the annular space in case PVC well casing is used.
